ダイアエンタプライズ || 各種ふるい

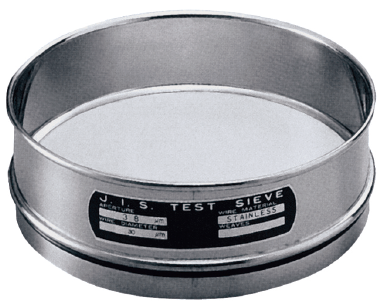

標準ふるいは一般のふるいと異なり、厳選された目開きの金網を用いて、正確な粒度測定を目的としたふるいです。精度の高い測定結果を得るために、最も要求されることは正確・均一な金網の目開きです。

ふるい網の目開き線径（R40/3シリーズ）

単位mm

公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 σ0	線径 dnom	線径の許容範囲
公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 σ0	線径 dnom	最大線径 dmax	最小線径 dmin
125	4.51	3.66	-	8	9.2	6.8
106	3.99	3.12	-	6.3	7.2	5.4
90	3.53	2.66	-	6.3	7.2	5.4
75	3.09	2.22	-	6.3	7.2	5.4
63	2.71	1.87	-	5.6	6.4	4.8
53	2.39	1.58		5	5.8	4.3
45	2.12	1.35	1.000	4.5	5.2	3.8
37.5	1.85	1.13	1.000	4.5	5.2	3.8
31.5	1.63	0.95	1.000	4	4.6	3.4
26.5	1.44	0.8	1.000	3.55	4.1	3
22.4	1.27	0.68	0.920	3.55	4.1	3
19	1.13	0.58	0.729	3.15	3.6	2.7
16	0.99	0.49	0.610	3.15	3.6	2.7
13.2	0.86	0.41	0.506	2.8	3.2	2.4
11.2	0.77	0.35	0.430	2.5	2.9	2.1
9.5	0.68	0.3	0.372	2.24	2.6	1.9
8	0.6	0.25	0.315	2	2.3	1.7
6.7	0.53	0.21	0.269	1.8	2.1	1.5
5.6	0.47	0.18	0.235	1.6	1.9	1.3
4.75	0.41	0.15	0.199	1.6	1.9	1.3
4	0.37	0.13	0.175	1.4	1.7	1.2
1.7	0.32	0.11	0.151	1.25	1.5	1.06
1.4	0.29	0.09	0.130	1.12	1.3	0.95
1.18	0.25	0.08	0.114	1	1.15	0.85
2	0.23	0.07	0.105	0.9	1.04	0.77
3.35	0.2	0.06	0.089	0.8	0.92	0.68
2.8	0.18	0.05	0.076	0.71	0.82	0.6
2.36	0.16	0.04	0.067	0.63	0.72	0.54
1	0.14	0.03	0.059	0.56	0.64	0.48

ふるい網の目開き線径（R40/3シリーズ）

単位μm

公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 σ0	線径 dnom	線径の許容範囲
公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 σ0	線径 dnom	最大線径 dmax	最小線径 dmin
850	127	29	500	52.2	580	430
710	112	25	450	45.8	520	380
600	101	21	400	40.5	460	340
500	89	18	315	35.9	360	270
425	81	16	280	32.2	320	240
355	72	13	224	28.2	260	190
300	65	12	200	25.4	230	170
250	58	9.9	160	22.4	190	130
212	52	8.7	140	20	170	120
180	47	7.6	125	18	150	106
150	43	6.6	100	16.3	115	85
125	38	5.8	90	14.4	104	77
106	35	5.2	71	13.2	82	60
90	32	4.6	63	12	72	54
75	29	4.1	50	10.9	58	43
63	26	3.7	45	9.9	52	38
53	24	3.4	36	9	41	31
45	22	3.1	32	8.3	37	27
38	20	2.9	30	7.9	35	24
32	19	2.7	28	6.8	33	23
25	16	2.5	25	6.1	29	21
20	14	2.3	20	5.7	23	17

ふるい網の目開き線径（R40/3シリーズ以外のもの）

公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 δ0	線径 dnom	線径の許容範囲
公称目開き W	最大目開き許容差 +X	平均目開きの許容差 ±Y	最大標準偏差 δ0	線径 dnom	最大線径 dmax	最小線径 dmin
1.6mm	0.19mm	0.05mm	0.082mm	0.8mm	0.92mm	0.68mm
160μm	44μm	6.9μm	16.8μm	112μm	130μm	95μm
100	34	5	12.8	71	82	60
80	30	4.3	11.3	56	64	48
16	14	2.3	5.5	16	19	13

※メーカー規格（JIS外）

金網の張り替えや製造など承ります。
